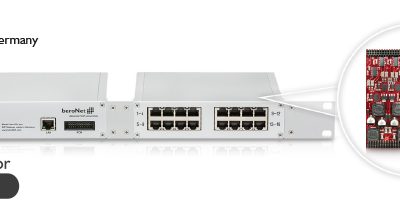

Migrer totalement vers un système de VoIP impose de remplacer la plupart des technologies en place au sein de l’entreprise. Une Appliance ou un serveur doit faire office de PBX et chaque terminal analogique existant devra être remplacé par un matériel IP équivalent. Tout cela peut évidemment avoir un coût élevé. Une simple passerelle FXS beroNet peut réduire ce coût initial : la passerelle agira comme un pont entre l’IPBX et les terminaux analogiques et assurera la connexion entre les deux technologies.
Ce tutoriel explique la procédure pour interconnecter le tout grâce à la technologie beroNet.
- La première étape consiste à créer les bonnes extensions côté IPBX.
- Puis un compte SIP doit être créé dans la passerelle beroNet. Le plus simple est de donner des identifiants identiques aux comptes SIP comme aux extensions.
- Il faut ensuite configurer les ports FXS.
- Enfin, il faut connecter le tout dans le plan de numérotation (dialplan).
1) Création des extensions dans l’IPBX
Dans cet exemple, on crée les extensions 101 et 102 dans l’IPBX.
2) Configuration des comptes SIP
Naviguez dans le menu “SIP Accounts” de l’interface de la passerelle pour ajouter les extensions créées dans la passerelle. Cela permettra de router directement les appels d’un terminal analogique vers la bonne extension de l’IPBX. Dans cet exemple, nous avons configuré deux comptes SIP en utilisant les identifiants des extensions 101 et 102. Lorsque vous créez les règles dans le plan de numérotation, utiliser le nom des extensions pour renommer les comptes SIP simplifie les choses. Le champ “Server Address” doit correspondre à l’adresse IP de l’IPBX.
3) Configuration des ports FXS
Pour utiliser les ports FXS dans le dialplan, vous devez premièrement créer des groupes de ports. Naviguez dans le menu “PSTN+” et l’onglet FXS. Créez un groupe de ports avec autant de ports FXS que vous le souhaitez. Dans l’exemple ci-dessous, nous avons crée un groupe de 2 ports:
4) Créer des règles de numérotation
Dans cette dernière étape, les ports analogiques et les comptes SIP doivent être reliés par des règles de numérotation. Ces règles doivent être configurées dans la partie « dialplan » de la passerelle VoIP. Bien entendu, les différentes extensions et les comptes SIP auxquels elles sont connectées ont la même adresse IP. Pour router un appel de l’IPBX vers le port analogique souhaité, nous devons créer les règles de numérotation appropriées de sorte que la passerelle comprenne vers quel port le router. Pour cela, nous ne pouvons pas utiliser d’adresse IP. Nous devons donc utiliser le champ « destination », c’est à dire le numéro appelé. Voir l’exemple ci-dessous pour nos 2 extensions:
